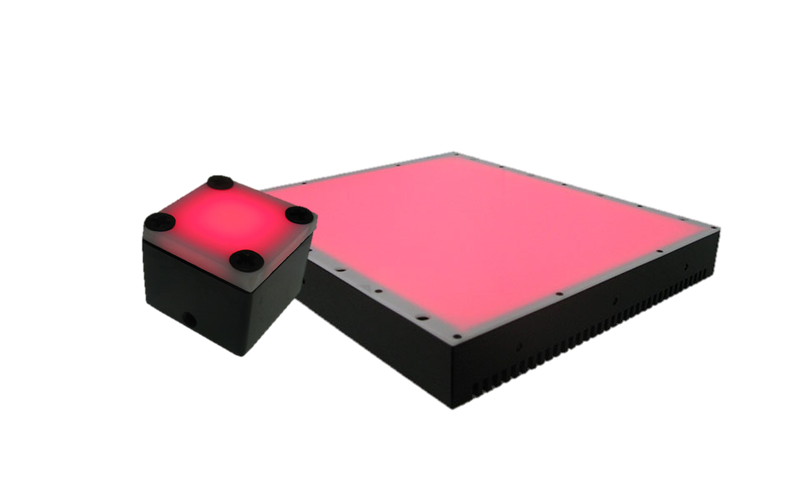

Product Description:

The LEDs of FLDL-TP are arranged in array form to achieve high intensity, high uniformity and high output diffused back lighting. This series features a rich product line-up of different sizes, half-shaped (HC-type) and availability of camera-window (C-type) for inspection.


Illumination Structure:
Illumination from chip LEDs packed into a flat circuit board passes through a diffusion plate and illuminates the workpiece from behind as a silhouette.






Major Applications:

- Inspection of dimension and shape of lead frame.
- Visual inspection of dimenison and shape of electronic parts.
- IC lead for growing inspection for TSSOP, SOIC, DIP, SCTO, SOT, QFP.


Additional Information:

- Aluminium or stainless steel housing.
- JST connector as standard (M8 or M12 available).






FLDL-TP-Si10

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si10-R 12 V 0.48 W 0.04 A FLDL-TP-Si10

FLDL-TP-Si27

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si27-R 12 V 2.40 W 0.20 A FLDL-TP-Si27
  FLDL-TP-Si27-R24 24 V 1.92 W 0.08 A
  FLDL-TP-Si27-G12/B12/W12 12 V 1.92 W 0.16 A
  FLDL-TP-Si27-G/B/W 24 V 1.44 W 0.06 A
  FLDL-TP-Si27-IR24 24 V 1.20 W 0.05 A

FLDL-TP-Si36

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si36-R 12 V 4.32 W 0.36 A FLDL-TP-Si36
  FLDL-TP-Si36-R24 24 V 3.84 W 0.16 A
  FLDL-TP-Si36-GB/W 24 V 2.88 W 0.12 A
  FLDL-TP-Si36-IR 12 V 1.80 W 0.15 A
  FLDL-TP-Si36-IR24 24 V 1.80 W 0.05 A

FLDL-TP-Si51

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si51-R 12 V 8.64 W 0.72 A FLDL-TP-Si51
  FLDL-TP-Si51-R24 24 V 7.68 W 0.32 A
  FLDL-TP-Si51-G/B/W 24 V 7.20 W 0.30 A
  FLDL-TP-Si51-IR24 24 V 3.60 W 0.15 A
  FLDL-TP-Si51-RGB 24 V 7.68 W 0.32 A FLDL-TP-Si51-RGB

FLDL-TP-Si70x40

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si70x40-R 12 V 4.80 W 0.40 A FLDL-TP-70x40
  FLDL-TP-Si70x40-R24 24 V 4.80 W 0.20 A

FLDL-TP-Si85x77

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si85x77-R24 24 V 13.44 W 0.56 A FLDL-TP-85x77
  FLDL-TP-Si85x77-G/B/W 24 V 11.52 W 0.48 A
  FLDL-TP-Si85x77-IR 12 V 7.20 W 0.60 A
  FLDL-TP-Si85x77-IR24 24 V 7.20 W 0.30 A

FLDL-TP-Si85x80

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si85x80-RGB rgb 24 V 16.80 W 0.70 A FLDL-TP-Si85x80

FLDL-TP-Si100

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si100-R C 12 V 21.60 W 1.80 A FLDL-TP-Si100
  FLDL-TP-Si100-R24 24 V 23.04 W 0.96 A
  FLDL-TP-Si100-G/B/W 24 V 15.36 W 0.64 A
  FLDL-TP-Si100-IR 12 V 9.60 W 0.80 A
  FLDL-TP-Si100-IR24 24 V 9.90 W 0.38 A

FLDL-TP-Si100x80C

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si100x80C-R24 24 V 17.28 W 0.72 A FLDL-TP-Si100x80C
  FLDL-TP-Si100x80C-G/B/W 24 V 11.52 W 0.48 A
  FLDL-TP-Si100x80C-IR ir 12 V 7.20 W 0.60 A

FLDL-TP-Si100x80

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si100x80-R24 24 V 17.28 W 0.72 A FLDL-TP-Si100x80
  FLDL-TP-Si100x80-G/B/W 24 V 11.52 W 0.48 A
  FLDL-TP-Si100x80-IR ir 12 V 7.20 W 0.60 A

FLDL-TP-Si100x80-P4

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si100x80-G/B/W-P4 24 V 36.00 W 1.40 A FLDL-TP-Si100x80-P4

FLDL-TP-Si160

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si160-G/B/W 24 V 31.68 W 1.32 A FLDL-TP-Si160
  FLDL-TP-Si160-IR 12 V 19.80 W 1.65 A
  FLDL-TP-Si160-IR24 24 V 19.20 W 0.80 A

FLDL-TP-Si180x140

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si180x140-G/B/W 24 V 38.40 W 1.60 A FLDL-TP-Si180x140
  FLDL-TP-Si180x140-IR 12 V 24.00 W 2.00 A

FLDL-TP-Si200

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si200-R24 24 V 80.64 W 3.36 A FLDL-TP-Si200
  FLDL-TP-Si200-G/B/W 24 V 57.60 W 2.40 A
  FLDL-TP-Si200-IR 12 V 36.00 W 3.00 A
  FLDL-TP-Si200-IR24 24 V 32.40 W 1.35 A

FLDL-TP-Si200x100

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si200x100-R24 24 V 33.60 W 1.40 A FLDL-TP-Si200x100
  FLDL-TP-Si200x100-G/B/W 24 V 26.88 W 1.12 A
  FLDL-TP-Si200x100-IR 12 V 16.80 W 1.40 A

FLDL-TP-Si250

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si250-R24 24 V 120.96 W 5.04 A FLDL-TP-Si250
  FLDL-TP-Si250-G/B/W 24 V 81.60 W 3.40 A
  FLDL-TP-Si250-IR IR 12 V 51.00 W 4.25 A
  FLDL-TP-Si250-IR24 IR 24 V 36.00 W 1.50 A

FLDL-TP-Si250x50

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si250x50-R24 24 V 23.04 W 0.96 A FLDL-TP-Si250x50
  FLDL-TP-Si250x50-G/B/W 24 V 18.24 W 0.76 A
  FLDL-TP-Si250x50-IR 12 V 11.40 W 0.95 A

FLDL-TP-Si250x88

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si250x88-G/B/W 24 V 28.80 W 1.20 A FLDL-TP-Si250x88
  FLDL-TP-Si250x88-IR 12 V 18.00 W 1.5 A

FLDL-TP-Si255x35

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si255x35-G/B/W 24 V 12.00 W 0.50 A FLDL-TP-Si255x35
  FLDL-TP-Si255x35-IR 12 V 7.50 W 0.63 A

FLDL-TP-Si300x100

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si300x100-G/B/W 24 V 53.76 W 2.24 A FLDL-TP-Si300x100
  FLDL-TP-Si300x100-IR 12 V 33.60 W 2.80 A
  FLDL-TP-Si300x100-IR24 24 V 29.40 W 1.23 A

FLDL-TP-Si310x240-C37

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si310x240-C37-G/B/W 24 V 83.52 W 3.48 A FLDL-TP-Si310x240-C37

FLDL-TP-Si320x100

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si320x100-IR24 24 V 29.40 W 1.23 A FLDL-TP-Si320x100

FLDL-TP-Si320x180

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si320x180-IR24 24 V 50.40 W 2.10 A FLDL-TP-Si320x180

FLDL-TP-Si350

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si350-IR24 24 V 81.00 W 3.38 A FLDL-TP-Si350

FLDL-TP-Si360x240

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si360x240-G/B/W 24 V 134.40 W 5.60 A FLDL-TP-Si360x240
  FLDL-TP-Si360x240-IR 12 V 84.00 W 7.00 A

FLDL-TP-Si370x280

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si370x280-G/B/W 24 V 115.20 W 4.80 A FLDL-TP-Si370x280

FLDL-TP-Si400x300-C30

Model Color Volt Watt Ampere Datasheet
  FLDL-TP-Si400x300-C30-IR24 24 V 82.80 W 3.45 A FLDL-TP-Si400x300-C30
